2D视觉-特征轮廓匹配中金字塔层级的概念及应用

特征轮廓匹配中的金字塔层级（也常称金字塔分解次数），是基于高斯金字塔 + 从粗到精分层搜索的核心加速与鲁棒性优化机制，参数范围一般为 -1~7 层。通过对图像与模板进行多尺度降采样，实现高层快速定位、底层精确定位，是工业视觉中平衡速度、精度、尺度适应性的关键参数。

一、金字塔层级：核心概念

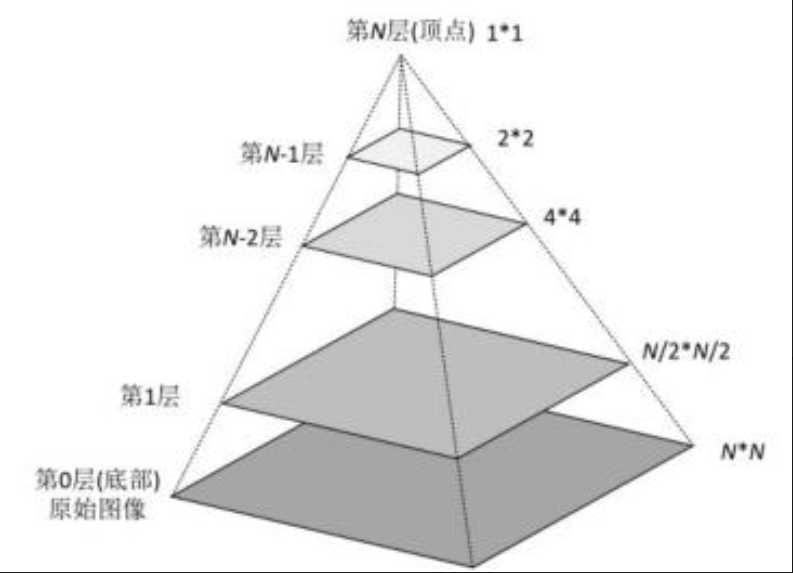

1. 图像金字塔结构

● 0 层（底层）：原始图像，分辨率最高、轮廓细节最完整、定位精度最高（亚像素级），但计算速度最慢。

● 1~7 层（上层）：每升高 1 层，图像经过高斯平滑 + 宽高各 1/2 下采样，面积变为原图的 1/4。

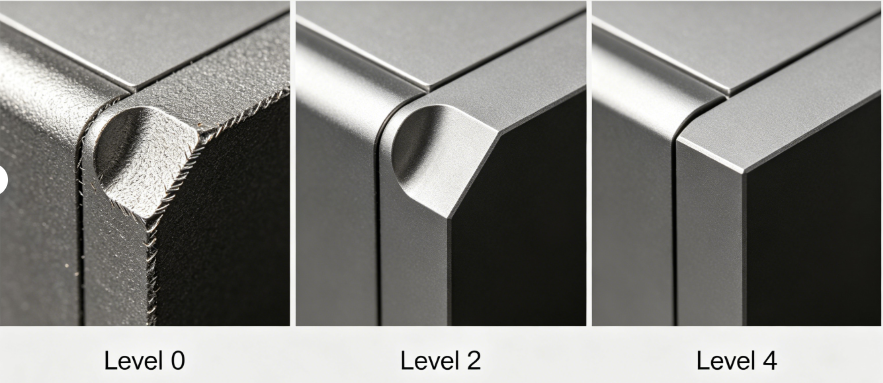

● 层级越高：图像尺寸越小、轮廓越简化、噪声抑制效果越好，匹配速度越快，但细节丢失越多。

● 参数含义：

○ -1（自动）：软件根据模板大小、对比度、图像尺寸自动计算并使用最优层数，为通用默认方案。

○ 0：不使用金字塔，仅在原始图像上进行匹配，全精度、无加速。

○ 1~7：手动指定金字塔层数，层数越高搜索范围越粗糙、速度越快。

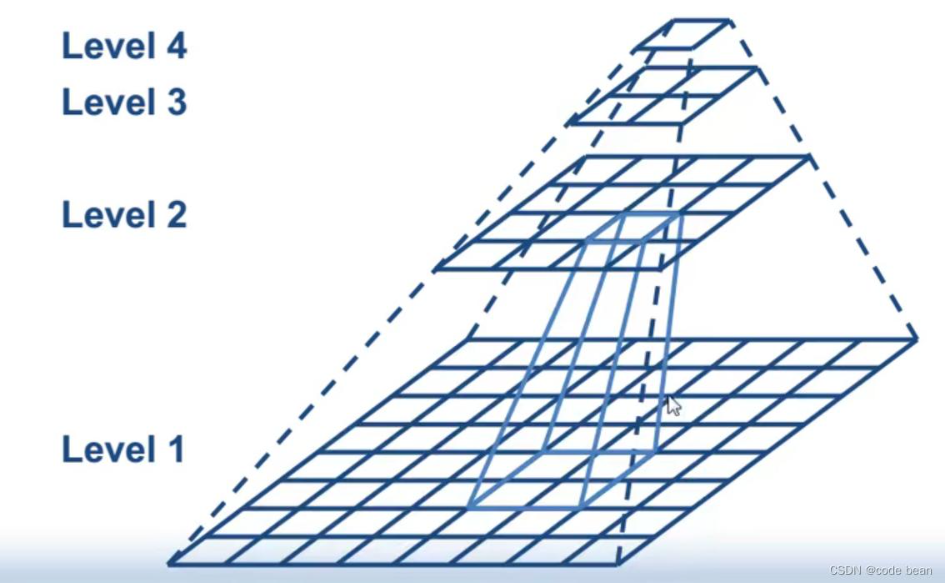

2. 特征轮廓匹配金字塔工作流程（从粗到精）

1. 顶层粗筛选

在分辨率最低的顶层图像上快速遍历搜索，快速排除大量非目标区域，得到初步候选位置与角度。

2. 逐层映射精细搜索

将上层得到的候选区域映射到下一层更高分辨率图像中，仅在小范围内进行局部搜索，逐步剔除伪目标、优化位置与角度。

3. 底层精确定位

最终在 0 层原始图像上进行亚像素级轮廓拟合，输出最终的 X/Y 坐标、旋转角度、缩放比例与匹配分数。

3. 金字塔层级对性能的影响

表格

二、金字塔层级的核心作用

1. 大幅提升匹配速度

高层图像像素数量呈指数级减少，整体搜索计算量大幅下降，开启合适层级后可提速数十倍至上百倍，是高帧率、大视野检测的必备手段。

2. 提升尺度鲁棒性

多层金字塔覆盖不同目标尺度，使算法对目标放大、缩小、拍摄距离变化、产品尺寸批次差异等情况更稳定，不易因大小变化而漏检。

3. 抗噪声与抗模糊

上层经过高斯平滑，可有效滤除高频噪声、弱化图像虚焦、运动模糊等问题，提升低对比度、弱光环境下的检出稳定性。

4. 适配大视野与多目标检测

在顶层快速完成全图粗搜索，再在下层精确定位，大幅提升大分辨率图像、多目标同时检测时的运行效率。

三、详细应用场景与层级推荐

场景 1：超精密定位（芯片、半导体、微小电子元件）

● 需求：亚像素级精度、目标极小、轮廓细微、无明显尺度变化、图像噪声低

● 推荐层级：0~1 层（尽量关闭或仅使用 1 层）

● 原因：保留全部轮廓细节，避免高层丢失微小边缘，保证微米级定位精度。

● 典型案例：IC 引脚定位、晶圆标记识别、PCB 微小焊点对位。

场景 2：通用工业定位（五金、汽配、标准 3C 零件）

● 需求：速度与精度均衡、轮廓完整、存在轻微噪声

● 推荐层级：2~3 层，优先使用自动模式（-1）

● 原因：在保证精度的前提下明显提速，是工业流水线最常用配置。

● 典型案例：金属工件定位、瓶盖位置检测、外壳装配引导。

场景 3：大视野、高帧率、高速分拣

● 需求：极高处理速度、目标尺寸较大、高帧率实时检测

● 推荐层级：4~6 层

● 原因：顶层图像极小，全图搜索极快，满足高速产线节拍要求。

● 典型案例：物流包裹分拣、食品包装快速定位、大件机械零件抓取。

场景 4：低对比度、图像模糊、高噪声环境

● 需求：弱轮廓、背光拍摄、图像虚焦、噪声干扰明显

● 推荐层级：3~5 层

● 原因：高层平滑降噪效果显著，能强化有效轮廓、抑制干扰，提升检出率。

● 典型案例：塑料橡胶件检测、低光食品外观定位、印刷模糊字符定位。

场景 5：目标尺度变化大（高度起伏、距离变化、混线生产）

● 需求：目标大小波动明显、拍摄高度不固定、多规格产品混产

● 推荐层级：3~5 层，优先自动模式

● 原因：多尺度覆盖能力强，对目标缩放适应性好。

● 典型案例：机器人随机抓取、不同尺寸产品共线检测、物料高度起伏较大场景。

场景 6：弱特征、短轮廓、严重遮挡

● 需求：有效轮廓短、边缘断裂、遮挡比例较高、特征微弱

● 推荐层级：0~1 层

● 原因：高层会过滤短轮廓、断裂边缘，容易造成漏检，必须在原图保留完整特征。

● 典型案例：细小弹簧、微小垫片、半遮挡元件定位。

场景 7：超大分辨率图像（4K/8K 全图搜索）

● 需求：图像分辨率极高、全图搜索、目标数量少

● 推荐层级：6~7 层

● 原因：只有使用最大层级，才能在超大图中实现可接受的运行速度。

● 典型案例：大面积面板检测、玻璃 / 布匹缺陷定位。

四、参数调试原则

● 小目标、高精度 → 0~1 层

● 通用均衡场景 → 2~3 层（自动优先）

● 大目标、求速度 → 4~6 层

● 噪声大、图像模糊 → 3~5 层

● 尺度变化明显 → 3~5 层

● 弱特征、易遮挡 → 0~1 层

五、常见误区

1. 金字塔层数并非越高越好，层数过大会导致小特征丢失、定位偏移、误检率上升。

2. 自动模式虽通用，但在极端场景（极小目标、弱特征、超大图）下仍需手动固定层数。

3. 金字塔需配合边缘提取阈值、最小轮廓长度、匹配分数、角度范围等参数共同调试，单独调整难以达到最优效果。

六、总结

金字塔层级是特征轮廓匹配的速度与鲁棒性核心机制，采用高层粗定位、底层精匹配的思路，在保证定位精度的同时，实现提速、抗噪、适应尺度变化、支持大视野检测等效果。实际使用中优先使用自动模式，再根据目标大小、精度需求、图像质量、尺度变化等场景手动微调层数
