工业检测的三种实用打光方式

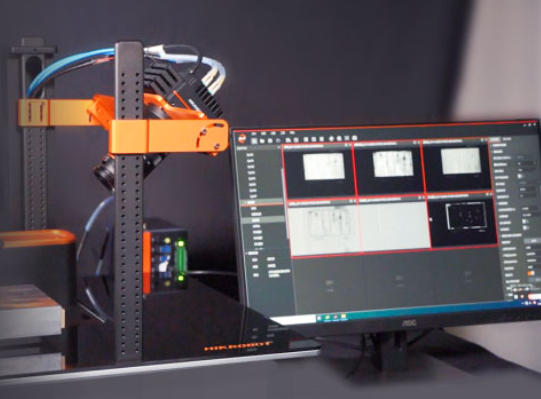

在2D视觉工业检测项目里，很多新手容易陷入一个误区：把大量精力花在算法调优上，却忽略了最前端的成像质量。事实上，一张对比度清晰、特征突出的原图，能让后续算法开发节省80%的时间；而一张打光失败的图片，再顶尖的算法也无力回天。业内常说“七分打光，三分算法”，这句话绝非夸张，而是无数项目踩坑后总结出的铁律。

对于大多数常规检测场景，无需追求昂贵复杂的定制光源，掌握以下3种最实用的打光方式，就能解决绝大部分成像难题，同时大幅降低项目成本与调试周期。

1. 环形光：通用性最强的“万金油”

适用场景：表面平整或微曲的物体检测，如pcb板焊点检查、标签字符识别、塑料件外观检、食品包装日期码读取。

核心优势：安装简单，直接从镜头上方垂直向下照射，能提供均匀柔和的照明，有效消除阴影，同时避免镜面反光造成的过曝白斑。它的适配性极强，能覆盖大部分常规外观检测需求，是视觉工程师工具箱里的必备基础光源。

进阶技巧：环形光并非只有一种用法。除了标准的垂直照射，还可以通过调整安装高度改变入射角度：高角度照射适合平整表面的整体照明，低角度照射则能放大表面微小凹凸、划痕、压印等立体特征，让原本难以察觉的缺陷变得清晰可见。对于曲面工件，还可以选择穹顶型环形光，进一步消除曲面反光与阴影不均的问题。

避坑提示：不要盲目选高亮度。对于反光较强的金属件，优先选择漫射型环形光；若需突出表面微小划痕，可选用低角度环形光，利用掠射原理让划痕亮于背景。同时注意环形光的内径要大于镜头外径，避免遮挡视场，安装时保持光源与工件平行，倾斜会导致照明不均。

2. 同轴光：反光材质的“克星”

适用场景：高反光、镜面物体的检测，如手机玻璃盖板、芯片表面印字、金属抛光面瑕疵检测、wafer晶圆表面颗粒检测。

核心优势：通过半透半反镜将光线转为近似垂直的均匀照明，只有平整区域的光线能进入镜头，而划痕、凹坑、脏污等不平整区域会将光线散射掉，从而在图像中形成“亮背景+暗特征”的高对比度效果，让细微缺陷无所遁形。这种光学特性是其他光源无法替代的，专门针对高反光材质的检测痛点而生。

进阶技巧：同轴光可以搭配偏振片使用，进一步消除非金属表面的杂散反光，提升字符与缺陷的对比度。对于大面积镜面工件，可以选择分时频闪同轴光，通过多角度交替打光合成多张图像，兼顾平整区域与边缘区域的成像质量，避免单一角度打光的盲区。

避坑提示：同轴光对工作距离敏感，安装时需严格按照光源标定的距离固定，偏移几毫米就可能导致成像不均；同时它的光损较大，需搭配更高亮度的光源控制器使用。另外，同轴光不适合检测透明物体内部缺陷，也不适合表面粗糙度较高的工件，否则会出现整体发暗、特征模糊的问题。

3. 背光：轮廓与尺寸检测的“标尺”

适用场景：工件外形尺寸测量、通孔/缺口检测、装配到位确认、透明液体液位检测、引脚共面度检测。

核心优势：将光源置于物体正后方，直接勾勒出物体的精准轮廓，不受表面颜色、纹理、反光干扰，成像为纯黑剪影+纯白背景，边缘锐利无过渡，是尺寸测量精度最高的打光方式。它的稳定性极强，相比前向打光，背光受环境光干扰更小，非常适合高精度、高节拍的量产检测场景。

进阶技巧：除了标准背光，还可以选择平行背光，通过透镜组将光线转为完全平行的光束，彻底消除边缘衍射虚边，测量精度可达亚像素级别。对于透明工件（如玻璃瓶、亚克力件），可以在背光前加装磨砂漫射板，让光线均匀穿透工件，避免透光不均导致轮廓提取失败。若需同时检测轮廓与表面特征，可以采用背光+前向光组合打光，分时拍摄两张图像分别处理，兼顾两种检测需求。

避坑提示：普通背光容易出现边缘衍射导致的虚边，高精度测量务必选用平行背光；背光的发光面积要大于工件最大轮廓，避免边缘截断；安装时确保光源与相机光轴垂直，倾斜会导致轮廓变形，影响测量精度。
