2D视觉-机械变焦镜头、自动变焦镜头、液态镜头技术详解

一、三种镜头分别是什么

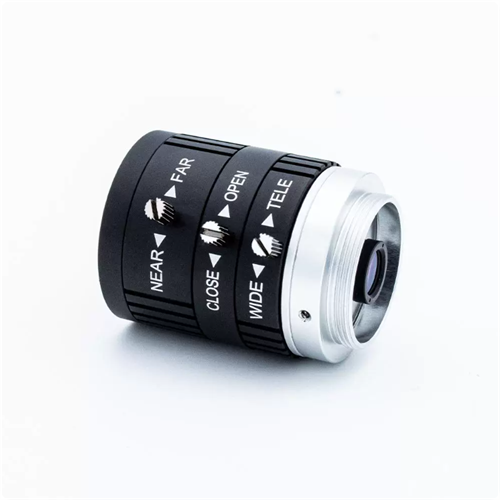

1. 机械变焦镜头（手动机械变焦）

依靠多组玻璃镜片、导轨、齿轮、凸轮结构，人工旋转镜筒带动镜片前后物理移动，改变镜片间距调整焦距，全程无电机、无电控。

简单理解：纯手动拧镜头改变远近。

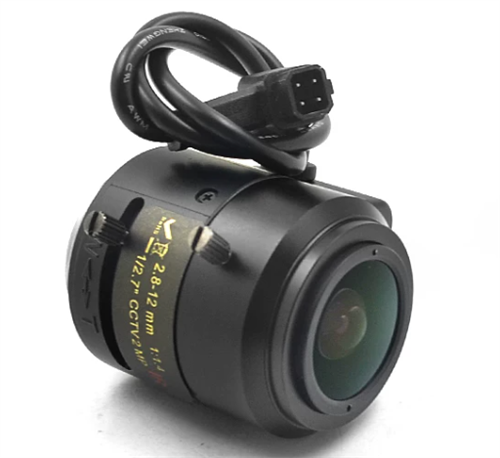

2. 自动变焦镜头（电动机械变焦，属于机械变焦衍生款）

底层结构和手动机械变焦完全一致，同样靠玻璃镜片移动改变焦距；额外加装微型步进电机、驱动电路、位置传感器，接收电信号就能自动推拉镜片，不用人工手动调节，支持程序 / 远程控制变倍。

3. 液态镜头

内部没有任何可滑动、可移动的玻璃镜片与齿轮。腔体密封两种互不融合的透明光学液体，通电后电场改变液体表面张力，液体接触面曲面自动变平 / 变凸，等效改变透镜曲率，以此完成对焦、小幅变焦。

简单理解：靠液体形变调焦，无机械运动部件。

二、三者相同点

1. 光学底层原理一致：全部依靠透镜折射光线成像，核心功能都能实现对焦，让画面清晰。

2. 应用载体一致：都搭配图像传感器（相机芯片）、视觉控制器，用于成像、检测、识别。

3. 均可自动化控制：自动变焦、液态镜头原生支持电控；手动机械变焦加装电机模组也能改成自动款。

4. 核心目标相同：调整光学焦距，适配不同距离、不同尺寸的拍摄物体。

三、核心区别 + 各自优缺点

（一）核心差异对比表

（二）每种镜头独立优缺点

1. 手动机械变焦镜头

优点：成本最低、无需供电、无电磁干扰、手动微调精度高、结构简单易维修。

缺点：无法自动化、调节耗时、高频使用齿轮易磨损、无法远程控制。

2. 自动变焦镜头（电动机械）

优点：支持程序自动 / 远程变焦、大倍率光学放大、成像画质优秀、工业检测精度高，适配远距离观测。

缺点：体积大、有轻微噪音、电机齿轮存在磨损、功耗高、结构复杂维修成本高。

 3. 液态镜头

优点：对焦速度极快、超薄小型化、静音无磨损、超低功耗、密封抗粉尘、适配高速频繁切换场景。

缺点：无法实现大倍率变焦、受温度影响液体折射率、远距离成像画质差、只能做近距离对焦。

四、各镜头对应的行业难题 + 适用场景（什么情况下选用）

 1. 手动机械变焦镜头

 行业核心难题

1. 工位固定，无需自动化控制，预算有限；

2. 现场存在电磁干扰，不能使用电机电控设备；

3. 小批量抽检、实验室调试，需要人工精细微调焦距。

 适用场景（满足以下任意情况就选）

1. 小型加工厂固定质检工位、设备维修现场临时检测；

2. 高校光学实验室、生物显微镜、科研样机调试；

3. 无外接电源的户外临时监控、太阳能简易摄像设备；

4. 低频使用、很少切换焦距，追求低成本的视觉设备。

2. 自动变焦镜头（电动机械）

 行业核心难题

1. 需要广角整体观测 + 长焦细节放大，大倍率变倍需求；

2. 产线无人值守，需要 PLC 程序自动切换倍率，人工无法随时到场调节；

3. 远距离目标识别、危险环境（高温、高空、辐射）不能人工靠近操作；

4. 同一设备需要兼顾大范围视野和微米级缺陷检测。

 适用场景（满足以下任意情况就选）

1. 机器视觉工业：PCB 焊点检测、晶圆缺陷检测、锂电池外观检测、汽车零部件尺寸测量；

2. 安防交通：高空瞭望摄像头、港口 / 边境远距离监控、交通违章自动抓拍；

3. 无人机 / 机载设备：消防巡查、电力巡检、农业遥感航拍；

4. 医疗设备：手术显微镜、内窥镜大变倍观察、医学影像自动观测；

5. 仓储高空摄像头，自动追踪移动货物、人员。

 3. 液态镜头

 行业核心难题

 1. 产线速度极快，工件高度、尺寸多变，频繁切换对焦，机械镜头调焦跟不上节拍；

2. 设备内部空间狭小，放不下长筒机械镜头；

3. 一天上万次高频对焦，机械齿轮快速磨损，维护成本极高；

4. 设备要求静音、低功耗、防尘防水密封环境。

 适用场景（满足以下任意情况就选）

 1. 物流扫码分拣：快递包裹高低不一，高速流水线快速自动对焦读码；

2. 3C 电子视觉：手机外壳、小型元器件多规格高速检测；

3. 消费电子：手机主摄、折叠屏微距镜头、平板扫码模组；

4. 微型医疗设备：超细微创内窥镜、便携式病理扫描仪；

5. 工业机器人视觉：机械臂抓取高低不同工件，运动中实时对焦；

6. 小型便携式检测仪、手持扫码枪、微型门禁人脸识别设备。

 五、快速选型总结

 1. 需要10 倍、30 倍远距离放大、高精度工业检测、远程自动监控 → 自动变焦镜头；

2. 固定工位、低频使用、预算低、实验室手动调试 → 手动机械变焦镜头；

3. 高速流水线、频繁对焦、设备体积受限、追求长寿命低维护 → 液态镜头。
