2D视觉-偏振镜的应用

01

何为偏振镜？

我们把它称之为：

机器视觉的“反光终结者”。

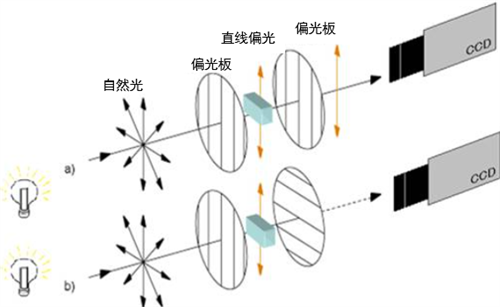

偏振镜（偏光镜）由两片光学玻璃夹着条格状偏光箔膜构成，仅允许与条格方向平行的光线通过，垂直方向光线被完全阻挡，其他角度光线部分通过。

其核心功能是削弱物体表面的偏振光反射。

02

核心原理

它的核心的技术原理就是布儒斯特角。

一个也许让你听起来很陌生的一个名词。

不过，没关系。

让小编和嗯一起学习一下吧。

自然光在电介质界面上反射和折射时，一般情况下反射光和折射光是部分偏振光，只有当入射角为某特定角时反射光才是线偏振光，其振动方向与入射面垂直，此特定角称为布儒斯特角或起偏角。

而偏振镜的厉害之处，正是通过旋转角度，可精准滤除这一方向的反射光。

在工业检测应用中，当相机与光源的入射角接近布儒斯特角时，偏振镜的反光消除效果达到峰值。

因此，偏振镜尤其适用于光滑表面（如玻璃、金属、塑料）的视觉检测。

03

偏振镜分类

机器视觉中常用的偏振镜分为两类：偏振镜分圆偏镜CPL和线偏镜PL。

线偏振光

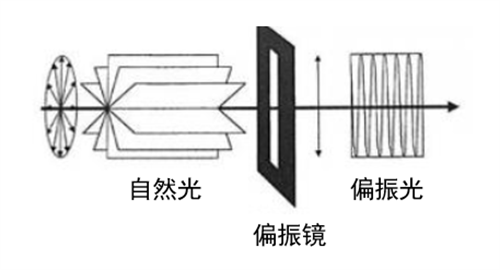

让自然光通过一个起偏振器件后，只有一个方向的偏振光能够通过这个器件，我们就得到了线偏振光，线偏振光的振动方向是确定的。

圆偏振光

这种光的偏振方向是有规律、旋转着的。而光矢量在旋转过程中的强度保持一定，也就是光矢量是沿着一个圆旋转的，这就是圆偏振光。

在我们的观察时间段中平均后，圆偏振光看上去是与自然光一样的。但是圆偏振光的偏振方向是按一定规律变化的，而自然光的偏振方向变化是随机的，没有规律的。

04

使用场景

1. 消除镜面反光

案例：电子元件检测

在PCB板、玻璃盖板或金属零件检测中，表面反光可能导致焊点、划痕等缺陷被误判。通过偏振镜旋转调整，可消除90%以上反光，使微米级缺陷清晰可见。

案例：药品铝箔包装检测

铝箔表面的高反光常掩盖印刷字符或密封缺陷。偏振镜可压暗背景，突出文字与瑕疵，提升OCR识别准确率。

2. 增强色彩与对比度

案例：食品分选

在水果、肉类分拣中，偏振镜可减少果皮、肉表面的反光，使颜色分析更准确，减少因光线干扰导致的误分。

案例：印刷品质检

消除油墨反光，提升色彩饱和度，降低算法对复杂背景的依赖。

案例：高反光材料分拣

如汽车零部件、精密光学元件的表面划痕检测。

总之，偏光镜的应用场景，总是围绕反光、炫光的场景展开。如果，你在视觉方案中遇到此类问题，也可以从此入手。

05

使用方法与调优

1、光源+镜头偏振镜组合

在光源前加偏光片，产生偏振光；

镜头前加CPL，旋转至反光最弱。

2、曝光补偿

因偏振镜阻挡约3-4档光线，需适当增加曝光时间或提升光源亮度。

3、角度调试

相机与光源的夹角建议保持30°-60°，接近布儒斯特角以增强效果。

06

注意事项

虽然偏光镜有良多有点，但是也摆脱不了物极必反的定律。

以下是一些避免“过度使用”的场景

（1）正逆光环境：光线与相机成180°时，偏振光极少，使用无效。

（2）全景拼接检测：旋转偏振镜可能导致拼接图像色调不一致。

（3）特殊光学效果需求：偏振镜会削弱光斑纹理。

07

目前偏光镜的应用上，已经有不少方案供应商落地了双偏振光源这一革新性解决方案。

传统方案需在镜头和光源两端加装偏振片，但双偏振光源（如创视自动化设计）将偏振片与光源集成，通过旋转光源角度即可消除反光，省去镜头滤镜，简化安装与维护。

但是，目前来说，不是最优的。

也许，随着Deepseek等AI大模型的进化与发展，偏振技术的智能化集成：

偏振镜与光源、算法联动，实现自动调偏（如通过AI实时分析反光强度，自动调整角度），是下一个值得深究的方向。
