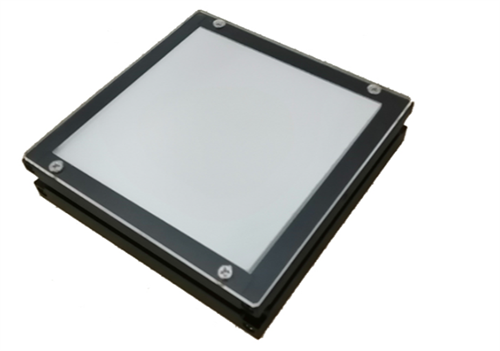

2D视觉-行业知识-机器视觉偏振光源的作用

在机器视觉系统中，光源是至关重要的组成部分，其性能直接影响到图像的质量和后续的分析处理结果。偏振光源作为一种特殊的光源，在机器视觉领域发挥着不可替代的作用，主要体现在以下几个方面：

一、消除表面反光和眩光

许多物体表面，如金属、玻璃、塑料、陶瓷等，在普通光源照射下容易产生强烈的反光和眩光。这些反光和眩光会掩盖物体表面的真实特征，导致图像中出现过亮的区域，使得细节模糊不清，严重影响检测和识别的准确性。偏振光源通过产生具有特定偏振方向的光，并结合偏振片的使用，可以有效地减少或消除这些反光和眩光。具体来说，当偏振光源发出的光照射到物体表面时，非偏振的反光（主要是镜面反射光）具有特定的偏振特性，通过在相机镜头前安装与光源偏振方向垂直的偏振片，可以阻挡大部分反光进入相机，从而清晰地呈现物体表面的纹理、缺陷等细节。例如，在检测玻璃制品的表面缺陷时，使用偏振光源可以消除玻璃表面的反光，使缺陷更容易被检测到。

二、增强图像对比度

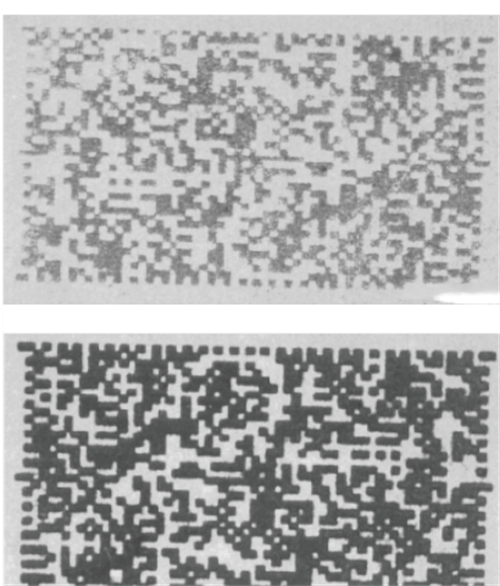

在机器视觉检测中，图像的对比度是一个关键因素。高对比度的图像能够更清晰地显示物体的边缘、轮廓和特征，便于后续的图像分割、特征提取和识别。偏振光源可以通过利用物体表面对不同偏振光的反射差异来增强图像对比度。不同材质的物体表面对偏振光的反射特性不同，例如，金属表面对偏振光的反射较为强烈，而非金属表面的反射则相对较弱。通过合理选择光源的偏振方向和相机前偏振片的方向，可以突出物体表面不同材质区域的差异，从而提高图像的对比度。例如，在检测印刷电路板（PCB）上的焊点时，焊点和电路板基材对偏振光的反射不同，使用偏振光源可以增强焊点与基材之间的对比度，使焊点的缺陷更容易被发现。

三、抑制漫反射光的干扰

除了镜面反射光外，物体表面的漫反射光也可能对图像质量产生一定的影响。漫反射光在物体表面均匀分布，可能会导致图像整体亮度不均匀，降低图像的清晰度。偏振光源可以通过控制光的偏振状态，在一定程度上抑制漫反射光的干扰。当偏振光源发出的光照射到物体表面时，漫反射光的偏振方向较为随机，而镜面反射光具有特定的偏振方向。通过在相机镜头前安装合适的偏振片，可以过滤掉部分漫反射光，只允许特定偏振方向的光进入相机，从而提高图像的信噪比，使图像更加清晰。

四、实现透明或半透明物体的检测

对于透明或半透明物体，如玻璃、塑料薄膜、液体等，普通光源难以检测其内部结构或表面缺陷，因为光线可以穿透这些物体，导致图像中缺乏足够的对比度。偏振光源可以利用光的偏振特性来解决这一问题。当偏振光照射到透明或半透明物体时，由于物体内部的应力、折射率不均匀等因素，会导致光的偏振状态发生变化。通过检测这种偏振状态的变化，可以获取物体内部的结构信息或表面缺陷。例如，在检测塑料薄膜的厚度均匀性时，使用偏振光源可以通过分析光的偏振变化来判断薄膜的厚度是否均匀。

五、提高测量精度和重复性

在机器视觉测量中，精度和重复性是非常重要的指标。偏振光源具有稳定的偏振特性和均匀的光照分布，可以为测量提供稳定的光照条件，从而提高测量的精度和重复性。此外，通过消除反光和眩光、增强图像对比度等作用，偏振光源可以使图像中的边缘和特征更加清晰，便于精确地提取测量所需的信息，如长度、宽度、角度等。例如，在精密零件的尺寸测量中，使用偏振光源可以减少光照变化对测量结果的影响，提高测量的准确性和可靠性。

六、适应复杂的光照环境

在实际的工业生产环境中，光照条件往往比较复杂，存在各种干扰光源，如自然光、荧光灯、LED 灯等。这些干扰光源可能会对机器视觉系统的成像质量产生不利影响。偏振光源可以通过其独特的偏振特性，有效地抑制干扰光源的影响。例如，当干扰光源为非偏振光时，通过在相机镜头前安装偏振片，可以过滤掉大部分干扰光，只允许与光源偏振方向一致的光进入相机，从而保证在复杂光照环境下也能获得高质量的图像。

综上所述，机器视觉偏振光源在消除表面反光和眩光、增强图像对比度、抑制漫反射光干扰、实现透明或半透明物体检测、提高测量精度和重复性以及适应复杂光照环境等方面具有重要作用。随着机器视觉技术的不断发展，偏振光源的应用将会越来越广泛，为工业自动化、智能检测等领域提供更加可靠和高效的解决方案。
