2D视觉-灰度与特征定位区别及用法案例

在工业机器视觉中，灰度定位（通常指基于灰度的模板匹配）和特征定位（通常指基于边缘、几何特征等的定位）是两种最核心的目标定位方法。理解它们的区别并掌握选择策略，是解决实际检测稳定性的关键。

灰度定位需要指定矩形区域生成模板图像。匹配时使用模板图像中的灰度信息在矩形ROI中进行搜索，灰度定位不能产生角度信息，返回的角度恒为0.0。模板与图像ROI中目标 之间的角度差异也不能太大，一般而言小于5度的时候可以搜索出来，大于5度则无法搜索出来。

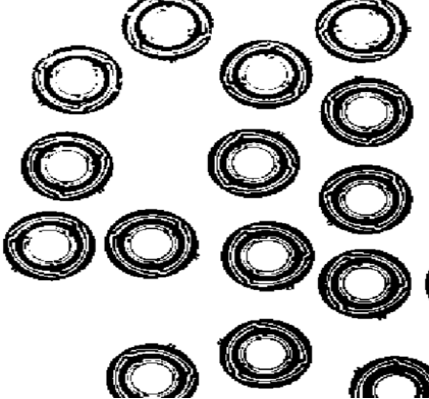

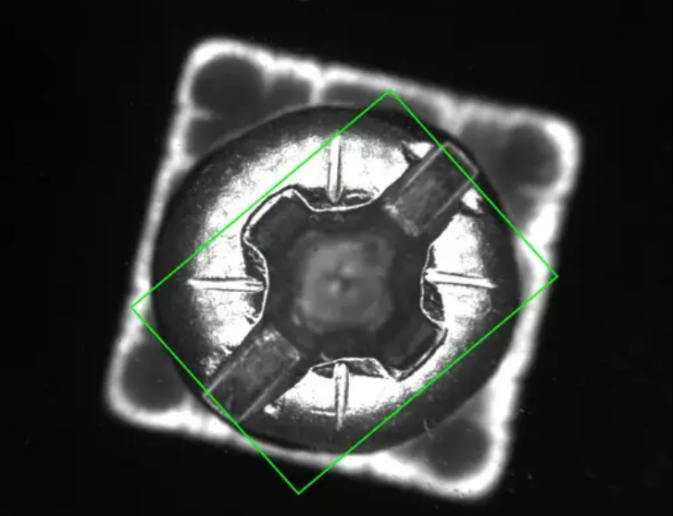

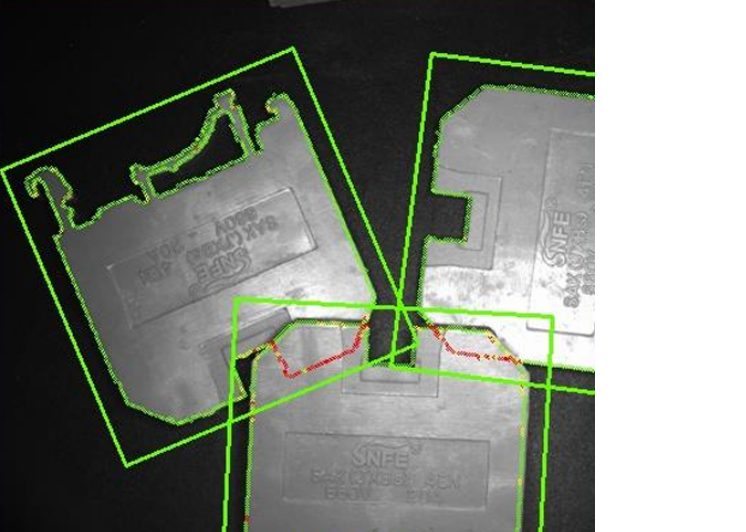

特征定位模块需要指定矩形区域生成模板图像。匹配时使用模板图像中的边缘等特征 信息在矩形ROI中进行搜索。特征定位可以对应角度变化的情况，因此也可以产生角度信息。

特征定位的参数有： 可靠度用来将处理速度和稳定性进行平衡。参数范围0-10，参数越大处理速度越慢，但是越 稳定。默认值为6。 检出阈值特征定位中灰度搜索的得分阈值。参数范围15-99 分，默认值 60 分，满分为100 分。可以通过此阈值控制待定位物体与模板图像的相似程度。 最大角度特征定位时目标与模板的角度差异最大值。参数范围0-180度，默认值为15度。

以下从核心原理、区别对比、选择逻辑与典型应用案例三个方面进行系统阐述。

一、核心原理

二、区别对比

三、选择逻辑：何时用灰度，何时用特征？

优先选择灰度定位的情况：

 目标有复杂、独特的灰度纹理（如照片、印刷图案、Logo、指纹、激光雕刻字符），而几何形状简单（如圆形印章但内部花纹复杂）。

背景非常纯净（如黑色背光下的白色零件），目标和背景灰度对比鲜明且稳定。

对开发速度和代码简便性要求高，且环境可控（实验室或室内稳定光照）。

优先选择特征定位的情况：

 目标几何形状显著（如圆孔、矩形角点、十字线、齿轮齿廓）。

光照变化大（室外、生产线不同时段、产品表面反光变化）。

存在轻微遮挡、脏污、飞边，但关键轮廓完整。

需要360度旋转定位或尺寸测量（特征定位天然支持仿射变换）。

要求绝对稳定的高精度（如0.01mm级测量），边缘拟合优于灰度插值。

四、典型案例与用法

案例一：灰度定位应用 —— 包装印刷品上的Logo定位

场景：检测食品包装袋上的商标Logo是否印偏。

目标特征：Logo内部有复杂的颜色渐变、文字和图形纹理。几何形状可能仅是近似矩形。

为什么用灰度：特征定位只能找到矩形外框，无法确认内部图案是否正确。而灰度模板匹配能比对每个像素的灰度/颜色分布，精确定位图案中心。

用法：

采集一张标准Logo图像作为模板。

设置匹配分数阈值（如0.8）。

在待检图像中运行时，返回匹配位置和分数。

根据分数判断Logo质量（有无缺损），根据位置偏移判断印刷是否跑偏。

案例二：特征定位应用 —— 电路板上芯片的定位

场景：自动贴片机需要从传送带上抓取芯片，安装到电路板指定位置。

目标特征：芯片是矩形黑色塑料块，四周有银白色金属引脚，表面无纹理，可能受环境光影响。

为什么用特征定位：芯片表面无灰度纹理，灰度模板会因光照反射而变化。而矩形轮廓和引脚边缘是稳定的几何特征，不受表面颜色或亮度影响。

用法：

使用卡尺工具或边缘检测算法，提取芯片的两条相邻直角边或四个角点。

拟合出矩形中心坐标和旋转角度。

将位置和角度数据发送给机械手进行取料或贴装。

案例三：两者结合的复杂场景 —— 手机屏幕装配前的对位

场景：手机玻璃盖板与中框贴合。盖板是全透明玻璃，上有印刷的黑色边框（BM区）和圆形透明视窗；中框是金属，上有摄像孔。

混合策略：

特征定位（粗定位）：使用基于边缘的圆形定位，找到中框上的摄像孔，确定盖板的大致放置范围。（速度快，不受玻璃材质影响）

灰度定位（精定位）：在粗定位的ROI（感兴趣区域）内，使用盖板BM区直角拐角的灰度模板，进行亚像素精定位。（利用高对比度的黑白直角，达到微米级精度）

五、总结与建议

不要神化任何一种方法：灰度定位不是“落后”，特征定位也不是“万能”。它们是工具，关键在于场景匹配。

实战建议：

如果你的项目光照可控、目标纹理丰富，灰度定位往往最快见效。

如果项目需要兼容不同来料颜色/亮度、或有震动导致轻微偏移/旋转，请果断选择特征定位。

对于高难度项目，可以采用 “特征粗定位 + 灰度精定位”的黄金组合，兼顾速度与精度。

验证方法：在做方案时，可以用同一张图片分别用两种方法测试。如果调整光源亮度±20%，灰度定位分数波动很大，而特征定位基本稳定，那么从长期可靠性来看，特征定位是更稳健的选择。
