2D视觉-平行同轴光源的原理及应用场景

一、什么是平行同轴光源？

平行同轴光源是一种专门用于机器视觉系统的特种LED照明装置。它在传统同轴光源的基础上，通过特殊的光学设计，使出射光线具有高度的平行性，而非普通同轴光的散射或汇聚光线。

从名称构成来理解：“同轴”：指光线与相机镜头的光轴处于同一直线上

“平行”：指照射到被测物体表面的光线是近似平行的光束

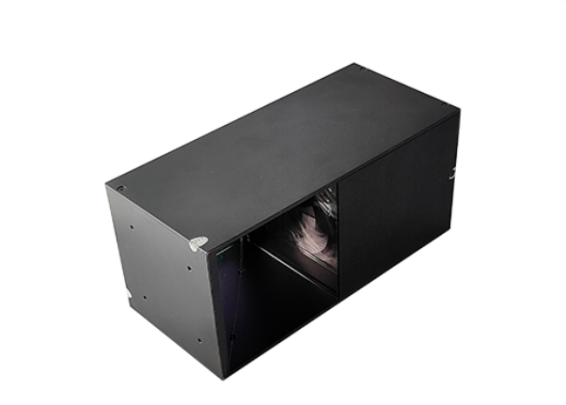

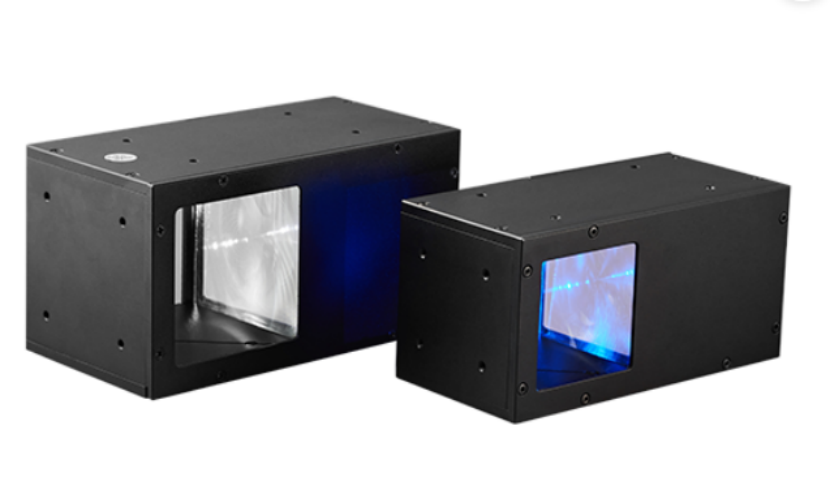

这种光源通常由大功率高亮LED、特殊聚光透镜（或点光源加凸透镜）、45°半透半反分光镜以及散热外壳构成。

一、 工作原理

光路设计

平行同轴光源的核心光路设计如下：

光线产生与准直：LED发出的光线首先通过特殊聚光透镜进行准直，形成高度平行的光束，而非传统的散射光。

垂直反射：平行光束射向45°放置的半透半反分光镜，一部分光线被反射后垂直向下照射到被测物体表面。

镜面反射接收：物体平整光滑的表面会像镜子一样将光线沿原路（垂直向上）反射回去。这部分镜面反射光再次穿过分光镜，进入上方的相机镜头成像。

漫反射抑制：物体表面的划痕、凹陷、刻印等不平整处会产生漫反射，光线向各个方向散射，大部分无法沿原路返回进入相机，因此在图像中呈现为暗色。

与普通同轴光源的核心区别

光学原理的本质差异：

普通同轴光利用分光镜实现光路垂直，但光线本身不严格平行；而平行同轴光在此基础上增加了准直光路，使所有照射光线方向一致，对平整表面的镜面反射利用效率更高，缺陷对比度也因此更强。

光学效率特点

由于光线需要经过分光镜的两次传输（入射反射一次、反射回相机一次），每次都会损失约一半的光通量，因此最终进入相机的有效光通量通常不足光源出射光通量的1/4。这意味着平行同轴光源需要更高亮度的LED来补偿光损。

三、核心优势

高准直性：通过特殊聚光透镜配光，实现光束平行效果，比普通同轴光平行性更高

超高对比度：平整区域呈现明亮白色，划痕/凹陷呈现暗色或黑色，缺陷极其突出

均匀性好：整个视场照明均匀，无暗角

消除反光干扰：垂直照明有效克服高反光表面的镜面反射干扰

高倍率成像清晰：在高倍率镜头下成像效果较普通光源更清晰，边缘无虚影

四、适用场景

平行同轴光源最适合的应用场景是平整光滑高反光表面的细微缺陷检测。以下为典型应用领域：

❶精密电子与半导体

电子元件焊锡检测

芯片表面字符识别

晶圆表面划痕检测

手机屏幕/盖板玻璃轻微划伤

❷金属加工与汽车制造

金属板/金属零件划痕检测

金属件Mark点定位检测

轴承边缘破损检测

    螺丝/小五金件表面缺陷检测

   ❸印刷包装

烟盒、包装印刷品质量检测

印刷字符清晰度检测

激光雕刻字符识别

❹光学与玻璃制品

玻璃表面破损及内部杂质检测

光盘（CD/DVD/蓝光）表面污点、划痕检测

❺硬币/奖牌/铭牌

硬币表面铸件崩缺、划痕检测（与同轴光对比，效果更好）

铭牌刻印质量检测

五、应用案例实证

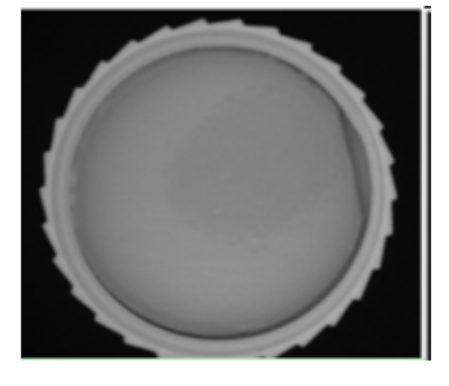

在硬币表面缺陷检测的实际案例中，对比效果非常明显：

普通同轴光：表面整体均匀，字符、划痕明显，但背景与特征的对比度不够高

平行同轴光：表面整体均匀，字符、花面图案、划痕都非常明显，效果显著优于普通同轴光

六、选型注意事项

适用前提：平行同轴光源只适合表面平整光滑的检测对象。对于粗糙表面、曲面或立体工件，普通同轴光源反而更适用

镜头匹配：平行同轴光源常与远心镜头配合使用，尤其适用于高倍率、高精度的测量场景

亮度补偿：由于光路存在固有光损，选型时需确认光源亮度是否满足相机曝光要求

成本考量：平行同轴光源的光学元件和安装精度要求更高，成本通常高于普通同轴光源

总结

平行同轴光源是传统同轴光源的“升级版”，通过增加准直光路，实现了更高度的光线平行性和更强的缺陷对比度。它在平整光滑高反光表面的细微划痕、凹陷、刻印等缺陷检测方面具有不可替代的优势，是精密制造、电子半导体、印刷包装等领域质量检测的核心照明工具。

一句话总结：如果说普通同轴光是高反光表面检测的“利器”，那么平行同轴光就是这个领域的“精密手术刀”——它用更“挑剔”的平行光线，让最细微的表面瑕疵无所遁形。
